【導讀】IR近日推出IR1169高速同步整流器 (SR) 控制器以擴充SmartRectifier IC系列，新產品適合交流-直流適配器、個人電腦、服務器及電信開關模式電源 (SMPS) 應用中的反向、正向和半橋式轉換器。

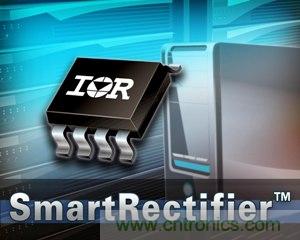

IR SmartRectifier整流器
IR1169的同步功能可將同步整流器MOSFET關閉，以防止在連續傳導模式 (CCM) 下出現反向電流，從而增強功能、提高可靠性。與現有解決方案不同的是，IR1169這一先進的器件能夠通過直接傳感功能與電容器耦合，以簡化設計及降低整體系統成本。
IR亞太區銷售副總裁潘大偉表示：“同步整流能夠比基于二極管的設計大幅節約能源，但是傳統的同步整流方法較為復雜，而且往往需要搭配很多元件。先進的IR6119 SmartRectifier™則能夠提高功率密度，提升在反向、正向和半橋式拓撲內的效率及可靠性，同時還可簡化設計及減少元件數量，以此降低整體系統成本。”
IR1169采用IR已獲專利的200V高壓IC技術，支持成組方式，即使在輕負載下仍可帶來效率效益。耐用性和無噪聲干擾可通過先進的消隱方案和雙脈沖抑制來實現，使定頻和變頻應用均能可靠操作。
IR1169的其它主要功能包括最高500kHz的切換頻率、防跳動邏輯和欠壓閉鎖 (UVLO) 保護、4A峰值關閉柵極驅動電流、微功率啟動和低靜態電流、10.7V柵極驅動鉗、50ns關閉傳播延遲，以及11V到20V的寬泛Vcc操作范圍。
