【導讀】波形死區是很多工程師聞之色變的話題。對于數字示波器而言，無法觀察到波形流中的所有波形，或者觀察到的僅有1%，這就說明，數字示波器也并不完美。
圖1：死區時間
數字示波器在工作時總會先采集數據，然后再對這些數據進行處理和顯示，有一點必須了解，那就是示波器數據取樣速度遠快于數據處理速度，使得它不得不在數據處理期間停止取樣，這樣必然導致死區t2內的所有波形因沒有采集而丟失，示波器的基本原理如圖2所示。

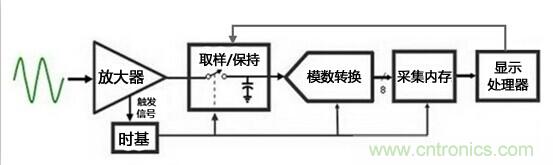

圖2：示波器原理
與示波器死區時間對應的參數是示波器的波形刷新率，又叫波形捕獲率，示波器在特定時基本下的波形刷新率是可通過Trigger Out接口去測得，示波器的波形刷新率越高越好。
波形刷新率F = 1/(t1+t2) (wfms/s)
在特定時基檔位下，波形時間t1是確定的，那么波形刷新率越高，就意味著波形死區時間越短，漏掉的波形越少。例如對于T公司的MSO4054而言，它在時基為50ns/div時基下，波形刷新率可達到最高50kwfms/s，那么每秒的波形時間等于50*10*50000 = 25ms，死區時間為975ms，故而波形死區高達97.5%，用戶觀察到的有效波形僅占全部波形的2.5%。

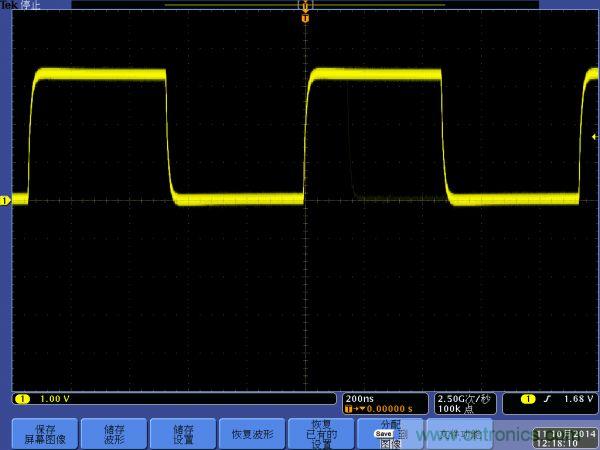

圖3：50kwfms/s波形刷新率下觀察的波形信息
ZDS2022示波器同樣在50ns/div時基下，波形刷新率卻能達到330,000wfms/s，使每秒波形時間長達231ms，約MSO4054的9.24倍。用兩臺示波器觀察同一個信號，時基均調到200ns/div時，ZLG的ZDS2022能更短時間內發現信號異常，但是MSO4054卻不能。

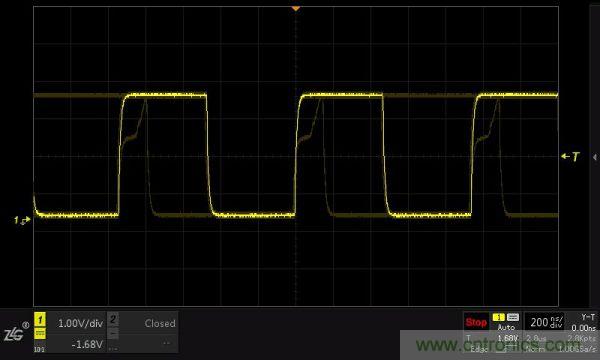

圖4：330,000wfms/s波形刷新率下觀察的波形信息
如今，仍然有許多工程師還繼續用模擬示波器，因?yàn)槟M示波器不會存在波形死區，卻也存在其他的不足，比如無法做數據統計分析，無法記錄等，這也是模擬示波器用戶越來越少的原因。
建議購買示波器時，要選擇高波形刷新率的示波器，這樣才能避免博取死刑對信號分析的影響。相信隨著科學的發展，波形死區不是難題。
