【導讀】光耦是好的還是已經損壞了？如何快速判斷呢？判斷光耦的好壞，可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是小編分享給大家的。
光電耦合器又稱光耦合器或光耦，是新型電子產品，廣泛用在計算機、視音頻等各種控制電路中。由于光耦內部的發光二極管和光敏三極管將電路前后級電壓或電流轉化為光，二者之間是沒有電氣連接的，因此有效隔斷電路間的電位聯系，實現電路間的可靠隔離。
光電耦合器的檢測：
判斷光耦的好壞，可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。
比較法
拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明光耦已損壞。
數字萬用表檢測法

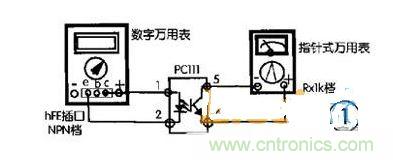

下面以PC111光耦檢測為例來說明數字萬用表檢測的方法，檢測電路如圖1所示。檢測時將光耦內接二極管的“+”端1腳和“-”端2腳分別插入數字萬用表的Hfe的c、e插孔內，此時數字萬用表應置于NPN擋；然后將光耦內接光電三極管c極5腳接指針式萬用表的黑表筆，e極4腳接紅表筆，并將指針式萬用表撥在R×1k擋。這樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低；若表針不動，則說明光耦已損壞。
光電效應判斷法

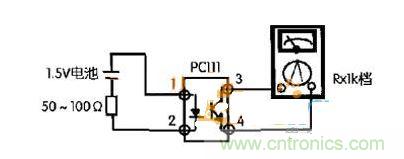

以檢測PC111光耦合器為例，如圖2所示。將萬用表置于R×1k電阻擋，兩表筆分別接在光耦輸出端4、5腳；然后用一節1.5V電池與一只50～100Ω電阻串接，電池正極端接PC111的1腳，負極端碰接2腳;或正極端碰接1腳，負極端接2腳。這時，觀察接在輸出端萬用表指針偏轉情況。如果指針擺動，說明光耦是好的，如果不擺動，則說明光耦損壞。萬用表指針擺動偏轉角度越大，光電轉換靈敏度越高。
