逆增益干擾
非單脈沖雷達通過回波信號脈沖幅度圖形特征（相對于時間），確定目標的方位和高度。例如，圓錐掃描天線可以探測回波信號能量隨時間的變化，如圖所示。

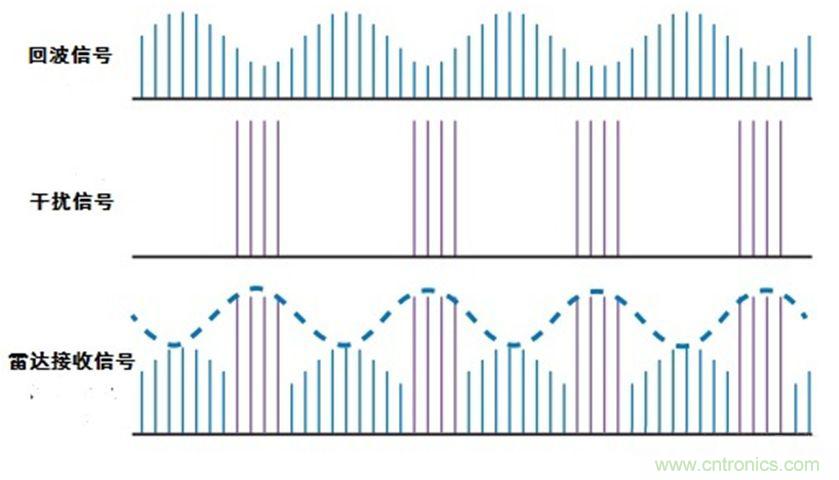

圖 雷達天線沒有直接指向目標時，回波信號脈沖幅度較小，這時逆增益干擾會發射幅度較大的脈沖
回波信號功率呈正弦變化，天線波束距目標最近時回波信號功率最大，當天線波束距目標最遠時回波信號功率最小。可以操縱天線將目標置于圓錐掃描中心，并向最大脈沖幅度方向旋轉。
如果在正弦波低點發射功率增大的突發同步脈沖，雷達接收機將收到組合脈沖幅度圖形，如圖中虛線所示。雷達必須有一個帶寬相對較窄的跟蹤濾波器，才能得到正確的制導信號，否則雷達跟蹤電路無法檢出突發的幅度變化。
因此，雷達會認為正弦波的相位出現了顛倒。藍色虛線疊加在圖形底線，就是跟蹤系統掌握的接收功率圖形。將掃描中心遠離目標而不是朝向目標，可以破壞雷達的角度跟蹤。
這項技術可以用來干擾多種天線掃描類型的雷達，但無法干擾單脈沖跟蹤雷達。
自動增益干擾
自動增益控制（AGC）干擾即發射大功率、窄帶、低占空比的干擾脈沖。雷達必須靠自動增益控制來處理所需的高動態范圍。未來，自動增益控制必須具備快速攻擊慢衰減的特性。
因此，干擾脈沖激發雷達的自動增益控制，使前端增益下降，導致雷達無法檢測天線掃描引起的回波信號脈沖幅度變化。如圖所示，這是圓錐掃描雷達的工作原理。

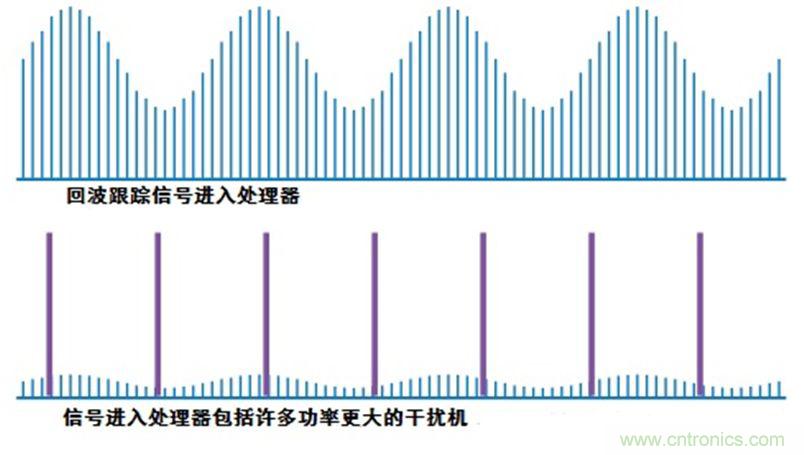

圖 自動增益控制干擾機發射大功率的窄脈沖，激發雷達接收機的自動增益控制，使前端增益下降，壓縮了天線掃描的回波信號脈沖幅度圖形
需要注意的是，這個圖形的第二條線畫的有點夸張，因為接收信號的減少量通常足以完全遮蔽正弦圖形。圖中用這種方式說明掃描幅度降低。
