【導讀】一片漆黑黑，我們辦公司樓道里怨聲載道。很明顯就是我們的聲控?zé)魤牡袅?，在平常也總是要很大聲響才能亮燈，感覺沒有光敏燈來的方便。這里借鑒一位技術達人自己制作的高靈敏度光敏小夜燈，這個靈敏度非常好，只有在幾乎沒有任何光的環境下才會亮。下面來學習學習吧！
上次在面包板上搭了個光敏夜燈，發現太不給力了，在日光燈下還亮著，就自己設計了個電路，經過幾次實驗，效果非常好，只有在幾乎無光的環境下才會亮。

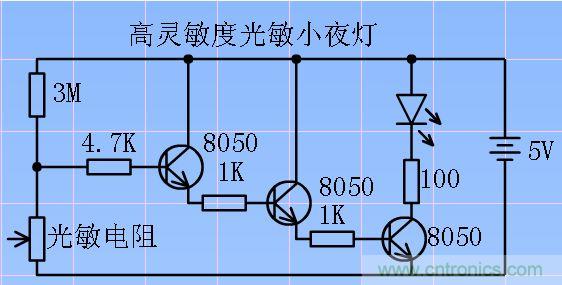

電路圖在此！

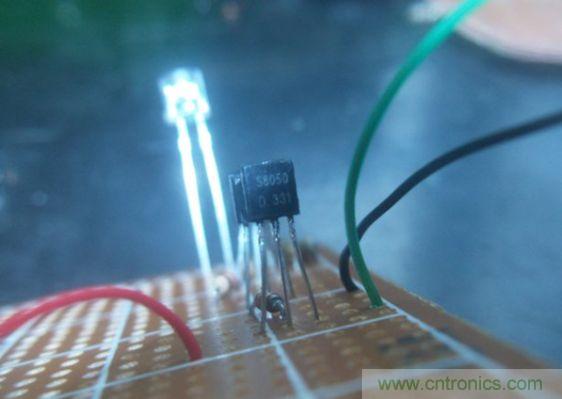

電阻可在500K到5M內調整。要注意8050的管件順序是有字的那面對準自己EBC，NPN三極管電流是從C流到E，別把C和E搞反了。 沒有那么大的電阻，只能用3顆1M串聯。圖中4.7K電阻不加也罷. 焊完才發現自己把正負極的線顏色弄反了。

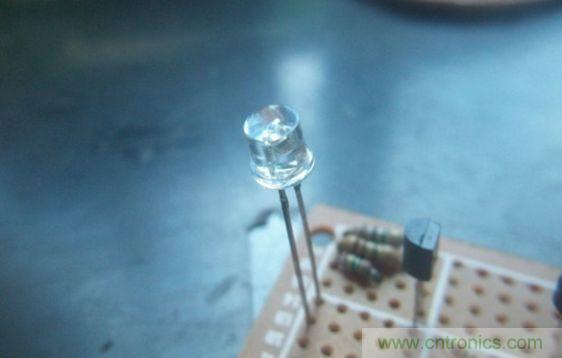

要注意光敏電阻也是有正負極的，插反了效果會非常差。

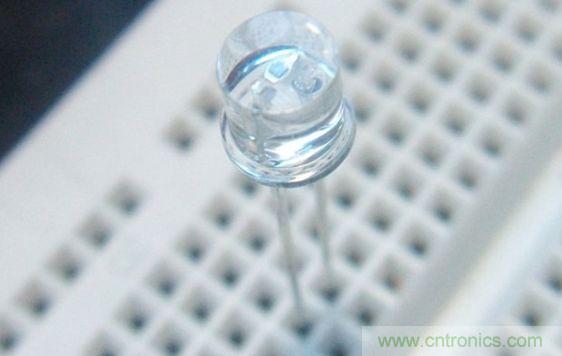

光敏電阻特寫：
[page]
[page]

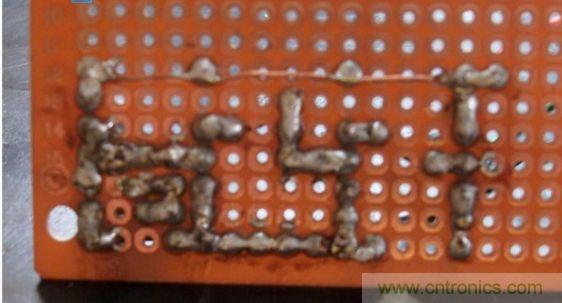

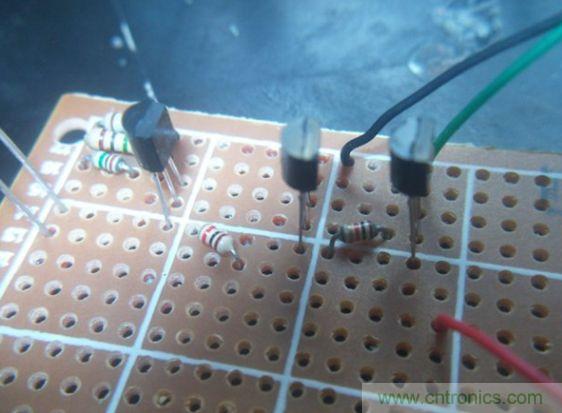

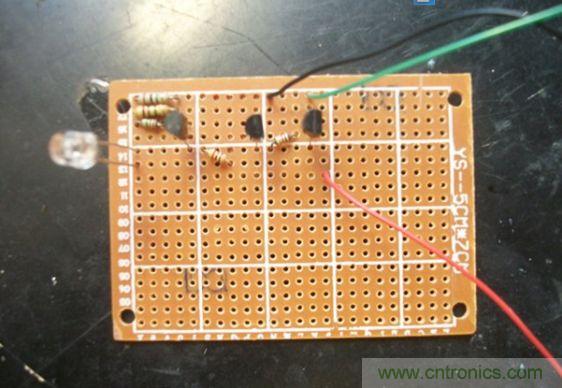

焊得不太好。

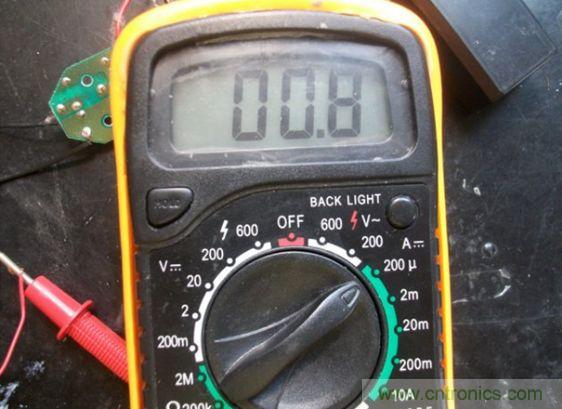

有光的環境中電流僅0.8微安。

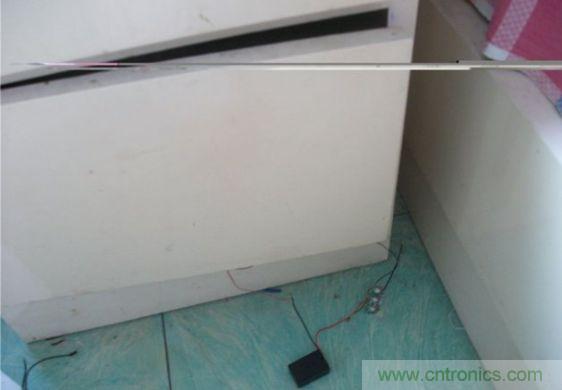

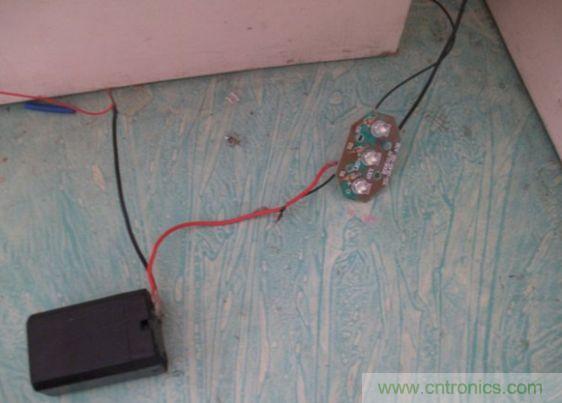

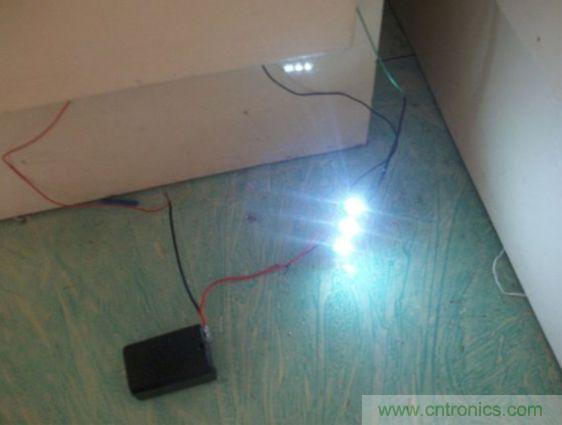

把它放在柜子里測試：
[page]
高靈敏度光敏小夜燈測試視頻：
